2018-11-01 03:19:22
admin
753
參考價格：￥起
ZG C NR 507Li核級陽樹脂 一、產品簡介: 爭光牌ZG C NR 507Li是一種高再生度的7Li型核級陽樹脂，此樹脂經過高精度的后處理和高效的再生度，在使用中可保證離子的最低平衡泄漏。同時，具

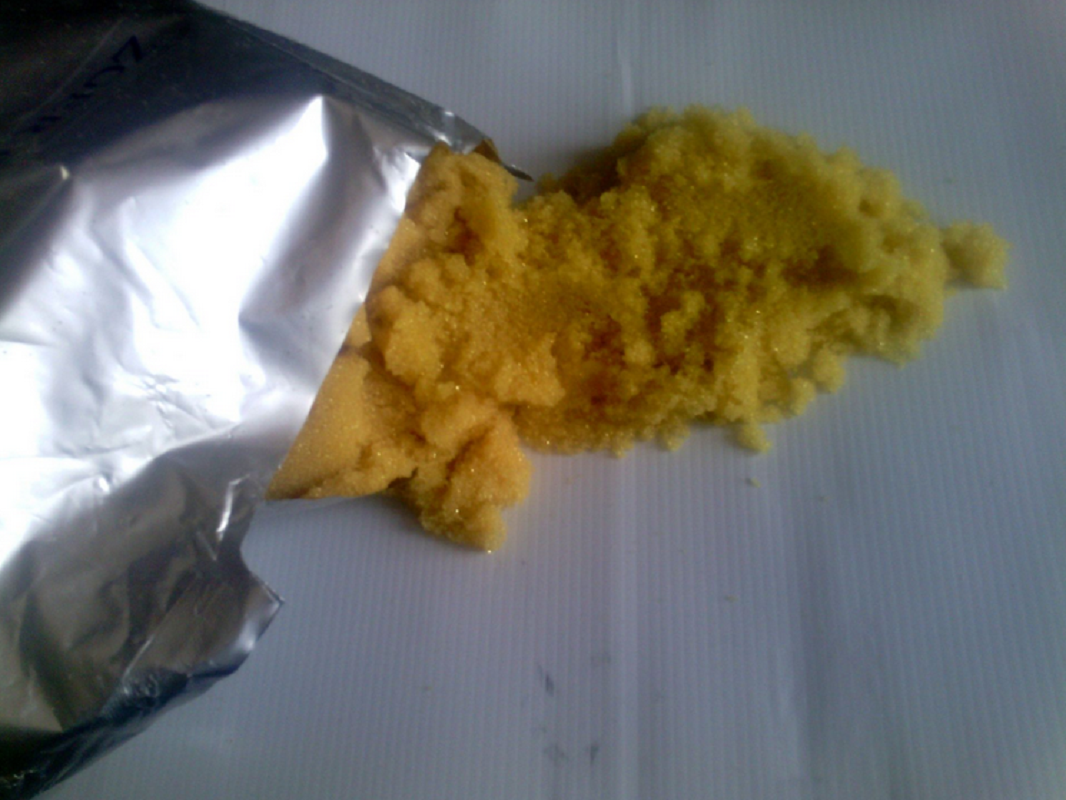

ZG C NR 507Li核級陽樹脂
一、產品簡介:
爭光牌ZG C NR 507Li 是一種高再生度的7Li 型核級陽樹脂，此樹脂經過高精度的后處理和高效的再生度，在使用中可保證離子的最低平衡泄漏。同時，具有優良的動力學性能、極高的交換容量和極佳的抗滲透強度，非常適合從水溶液中去除包括放射性元素在內的陽離子。二、技術指標:
|
|
|
|
|
|
指標 |
ZG C NR 507Li |
|
分類形式 |
|
凝膠型 |
|
|
|
|
|
骨架 |
|
苯乙烯系 |
|
|
|
|
|
離子型式 |
|
7Li+ |
|
質量全交換容量mmol/g |
≥4.4 |
|
|
|
|
|
|
體積全交換容量mmol/ml |
≥1.9 |
|
|
含水量 |
% |
43～53 |
|
|
|
|
|
粒徑范圍 |
mm |
0.40～1.20 |
|
濕視密度 |
g/ml |
0.78～0.88 |
|
|
|
|
|
濕真密度 |
g/ml |
1.23~1.30 |
|
使用溫度 |
℃ |
≤100 |
|
|
|
|
|
運行流速 |
m/h |
30~90 |
|
|
|
|
三、核級樹脂規范:
|
|
|
|
|
|
|
|
|
|
項目 |
|
單位 |
|
陽樹脂 |
|
|
|
|
|
|
|
|
|
|
|
7Li + |
|
% |
|
≥99.9 |
|
|
|
鈉 |
|
mg/kg-R(干) |
|
≤20 |
|
|
|
|
|
|
|
|
|
|
|
鐵 |
|
mg/kg-R(干) |
|
≤25 |
|
|
|
|
|
|
|
|
|
|
|
重金屬(以鉛表示) |
|
mg/kg-R(干) |
|
≤20 |
|
|
|
|
|
|
|
|
|
|
|
溶出物 |
|
%(干) |
|
≤0.1 |
|
|
|
|
|
|
|
|
|
|
深圳市水天藍環?？萍加邢薰?/p> |
地址:深圳市寶安沙井蠔鄉路中心名座A棟1602 傳真:0755-23328439 |
|||||
|
http://m.beijingjob.com.cn/ |
|
E-mail:488168515@qq.com |
||||
四、樹脂貯存樹脂在貯存期間應采取妥善措施，以防止樹脂失水、受凍和受熱，以及變霉，
否則會影響樹脂的穩定性，減少其使用壽命，降低其使用性能。
1.防止樹脂失水:
出廠的新樹脂都是濕態，其含水量是飽和的，在運輸過程和貯存期間應防樹
脂失水。
2.防止樹脂受凍和受熱:
樹脂在貯存過程中溫度不易過高或過低，其環境溫度一般宜在5～40℃。溫
度過高，則樹脂容易變質、交換基團分解。若在0℃以下，會因樹脂網孔中水分
冰凍使樹脂體積膨大，造成樹脂脹裂。
3.貯存包裝:
未使用的樹脂應保持外包裝袋的完整，避免其破裂使樹脂直接暴露于空氣
中。
4.貯存日期:
核級樹脂為一種高要求的離子交換樹脂，其貯存時間要求極為嚴格。因而對
于核級樹脂，其貯存時間從出廠日期算起為1 年。
五、注意事項:
離子效換樹脂和吸附性聚合物在生產工藝過程中總含有一定量的副產
品。使用者應該決定對于一些特定的用途哪些有機副產品應該去除，通過試驗來
保證在此項應用中凈化水準能達到要求。使用者還應該保證其符合安全營運指
標。除非有特殊說明，本公司沒有建議其供貨的離子效換樹脂或聚合物吸附材料
適合于一些特殊的用途。
掃一掃，立即咨詢
